Колпак защитный типа КЗ 70-210 для поддерживающей гирлянды изоляторов
Колпак защитный типа КЗ 70-210 для поддерживающей гирлянды изоляторов

Птицы, используя на разных стадиях жизнедеятельности ВЛ и оборудование ПС, могут быть причиной повреждения и отключения ВЛ и оборудования ПС, что приводит к ущербу от перерыва электроснабжения потребителей, повреждению электрооборудования, а также сами птицы подвергаются рискам гибели.

Птицы могут стать причиной сбоев в электроснабжении, вследствие прямого контакта, если их размеры сопоставимы с изоляционными воздушными промежутками ВЛ или оборудования ПС или, используя ВЛ и оборудование ПС в роли присады, могут перекрыть промежутки между токоведущими частями ВЛ или оборудования ПС и заземленными частями опор (или между двумя фазными проводниками), вследствие чего возникает замыкание с возможным выходом ВЛ и оборудования ПС из строя и, как правило, смертельным поражением птицы. При этом гибель может наступать как непосредственно от поражения электрическим током, так и в результате падения птицы на землю.

В свою очередь птицы, независимо от размера, могут стать причиной отключений и выхода из строя электросетевого оборудования. Например, стаи птиц, собираясь в больших количествах на элементах электросетевого оборудования, могут перекрывать промежутки «фаза-земля», «фаза-фаза». Перекрытия под рабочим напряжением возникают также вследствие загрязнения изоляции ВЛ и оборудования ПС помётом птиц.

Необходимость защиты птиц при их взаимодействии с ВЛ и оборудованием ПС определена рядом международных документов (конвенций, резолюций и деклараций) по охране биоразнообразия, а также федеральным законом №52-ФЗ «О животном мире» от 24.04.1995 (ст. 28), постановлением Правительства РФ от 13.08.1996 № 997 (раздел VII п.п. 33-34) и Положением ОАО «Россети» «О единой технической политике в электросетевом комплексе», Политикой инновационного развития, энергосбережения и повышения энергетической эффективности ОАО «Россети». В соответствии с п.2.5.36 ПУЭ (7 издание), «в районах расселения крупных птиц для предохранения изоляции от загрязнения, независимо от степени загрязнения окружающей среды, а также для предотвращения гибели птиц следует на траверсах опор ВЛ 35-220 кВ, в том числе в местах крепления поддерживающих гирлянд изоляторов, а также на тросостойках для исключения возможности посадки или гнездования птиц, предусматривать установку противоптичьих заградителей».

Колпак защитный типа КЗ 70-210 для поддерживающей гирлянды изоляторов

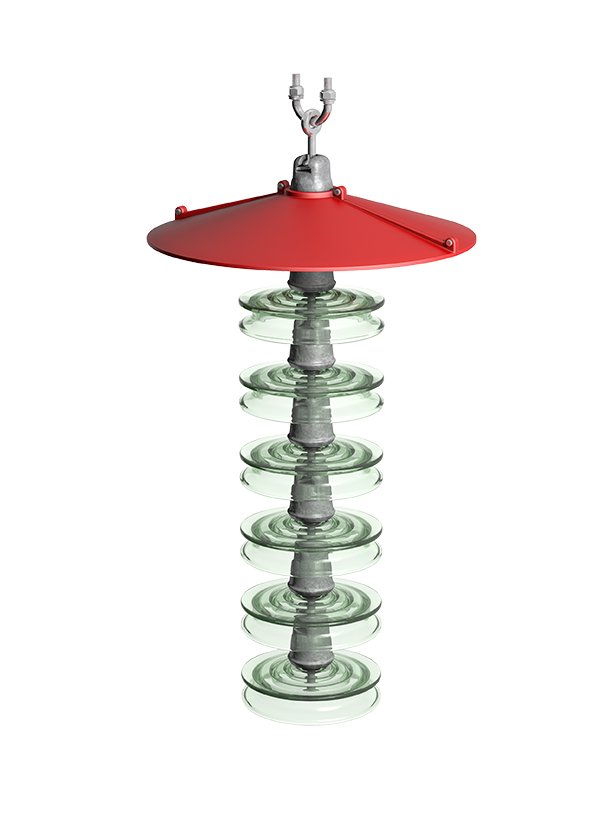

Колпак КЗ используется для защиты поверхности гирлянды изоляторов воздушных линий электропередачи от загрязнений пометом птиц, налипания снега, попадания краски при малярных работах и механического воздействия окружающей среды.

Колпак увеличивает срок службы изоляторов и предотвращает аварийное отключение электросетей при коротких замыканиях, возникающих в результате загрязнения.

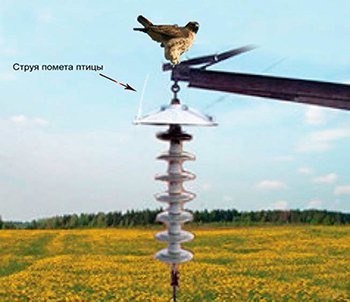

Нередки случаи поражения птиц электрическим током на опорах ВЛ напряжением от 10 кВ. Длина струи помета птиц может достигать 1 метра – этого достаточно, чтобы перекрыть изоляционную длину гирлянды. Колпак, благодаря своей форме, защищает ВЛ от «птичьих» коротких замыканий.

Колпак изготовлен из композитного материала, который отличается повышенной механической и ударной прочностью, высокими изоляционными свойствами, стойкостью к резким изменениям температуры (от -50 °С до +50 °С), стойкостью к горению, атмосферным осадкам и ультрафиолетовому излучению. Материал изделия соответствует ГОСТ 25288.

Конструкция колпака имеет закругленные формы, что исключает возможность травмирования птиц при случайном касании или попытке посадки.

Конструкция колпака предусматривает установку на все типы стеклянных изоляторов.

Технические данные и характеристики

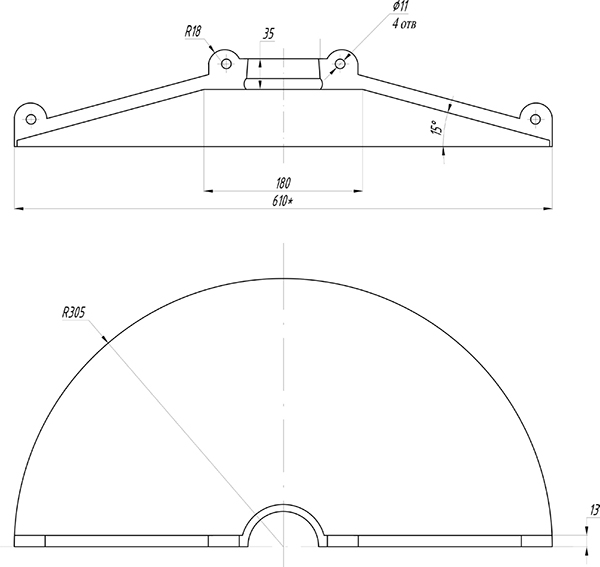

Диаметр колпака, мм 610
Допустимая ветровая нагрузка (при скорости ветра 30м\с), Н (кГс) 600(60)
Допустимая нагрузка при обледенении, Н (кГс) не более 600(60)
Масса колпака, кг (с креплением)2,0
Температурный режим эксплуатации -50°С… +50°С

Колпак защитный типа КЗ 70-210 для поддерживающей гирлянды изоляторов

Типы КЗ
Тип КЗТип изолятора
КЗ 70Д ПС 70Д
КЗ 70Е ПС 70Е
КЗ Д70ЕПСД 70Е
КЗ 120БПС 120Б
КЗ В120БПСВ 120Б
КЗ 160ВПС 160В
КЗ 210ВПС 210В



Уточнить дополнительную информацию можно по телефону: +7 (495) 252-02-53 или отправить заявку по Email: info@aston-e.ru
