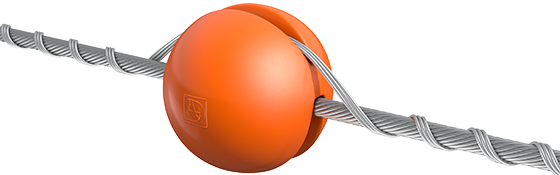

Сферы предупреждения (шары маркеры) для ВЛ



Сферы предупреждения (шары маркеры) на ЛЭП



Сферы предупреждения служат для маркировки высоковольтных проводов и грозозащитных тросов с целью визуального предупреждения пилотов гражданской и военной авиации, птиц, совершающих сезонную миграцию и заходящих на посадку в сумерках, о наличии линий электропередач, в особенности, проходящих через водные препятствия и ущелья. Сферы предупреждения отчетливо видны на фоне любой местности.

Сфера маркер изготовлена из ударопрочного пластика стойкого к ультрафиолету, выцветанию и температурным перепадам от -60 до +50.

Сферы маркеры выпускаются в белом, красном и оранжевом исполнении. Сферы предупреждения располагаются на тросе/проводе воздушной линии и устанавливаются по чередующейся цветовой схеме из белых и красных либо белых и оранжевых шаров, что обеспечивает их наилучшую видимость.

Сфера маркер – является универсальным птицезащитным устройством маркерного типа. На сферу нанесены контрастные рисунки с изображениями глаз хищного зверя, что призвано сделать изделие более заметным для птиц и усилить предупреждающий эффект устройства.

Преимущества
• Безопасность для птиц – сфера изготовлена из полимерного материала и имеет специальные закругления правильной формы, что исключает возможность травмирования птиц при случайном касании или попытке посадки, даже при порывах ветра.
• Устройство изготовлено из атмосферостойкого пластика, который выдерживает ветровые и гололедные нагрузки в соответствии с требованиями ПУЭ и обеспечивает стойкость к ультрафиолетовому излучению (срок службы 40 лет), отсутствие деформаций и работоспособность в температурном диапазоне от - 60°С до +50°С.
• Размеры проводных зажимов подходят для проводов ЛЭП и тросов всех существующих диаметров.
• Подходят для проводов ЛЭП и тросов всех существующих диаметров и типов.
• Сферы не требуют обслуживания на протяжении всего срока эксплуатации.
• Компактный размер, легкий вес.
• Надежное крепление с помощью спиральной арматуры. Не наносит повреждения проводу/тросу в процессе эксплуатации.

Применение
• Вантовые тросы, поддерживающие мачты с оттяжками.
• Магистральные ВЛ.
• Распределительные сети.

Стандарты
• ТУ 3449-019-58136164-2015.
• СТО 34.01-2.2-011-2015.
• СТО 56947007-29.240.55.192-2014.
• ИКАО, Приложение 14, 4-е издание, июль 2004 г.
• ГОСТ Р 51177-98 «Арматура линейная. Общие технические условия».


Технические характеристики
Эксплуатационные характеристики
Видимое расстояние 600 метров
Напряжение линии 6 кВ – 750 кВ
Диаметр проводника 8-27 мм
Ветровой район I-VII
Механическая конструкция
Исполнение УХЛ1
Цвет оранжевый, красный, белый
Материал шара пластик атмосферостойкий
Диаметр 300 мм
Вес 1 кг
Толщина 3 мм
Отверстия для слива воды Имеются
Опционально: • Спиральная арматура
• Комбинированный цвет шара
Срок службы 40 лет
Гарантия 5 лет



Уточнить дополнительную информацию можно по телефону: +7 (495) 252-02-53 или отправить заявку по Email: aston@aston-e.ru
