Авиационные заградительные шары-маркеры на ЛЭП
Авиационные маркеры на ВЛ

ООО «ПК «Астон-Электротехника» является ведущим российским производителем заградительных авиационных шаров, соответствующих требованиям СТО ПАО "Россети" 34.01-22-012-2016, 34.01-22-013-2016 «Маркеры для воздушных линий электропередачи», СТО ОАО «ФСК ЕЭС» 56947007-29.240.55.192-2014 «Нормы технологического проектирования воздушных линий электропередачи напряжением 35-750 кВ» и ИКАО, «Приложение 14. Аэродромы. Том 1. Проектирование и эксплуатация аэродромов», 4-е издание, июль 2014г. и ГОСТ Р 51177-98 «Арматура линейная. Общие технические условия».

Передовые технологии, реализованные при проектировании и производстве систем предупреждения пилотов, позволяют достичь максимальной эффективности как с точки зрения визуальной информативности, так и с позиции технологичности при монтаже и эксплуатации.

Уникальная разработка авиационных маркеров российского производителя является результатом творческих усилий инженеров и технических специалистов ООО «ПК «Астон-Электротехника», практической реализацией внедрения программ импортозамещения.

Авиационные заградительные шары на ЛЭП

Описание

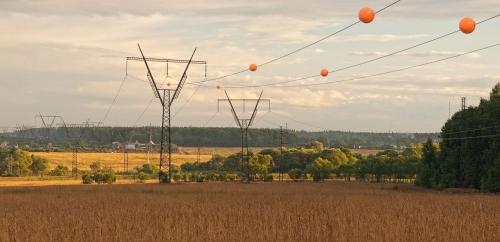

Авиационные заградительные шары-маркеры служат для маркировки высоковольтных проводов с целью визуального предупреждения пилотов гражданской и военной авиации о наличии линий электропередач, в особенности, проходящих через водные препятствия и ущелья. Авиационные заградительные шары для ВЛ отчетливо видны на фоне любой местности.

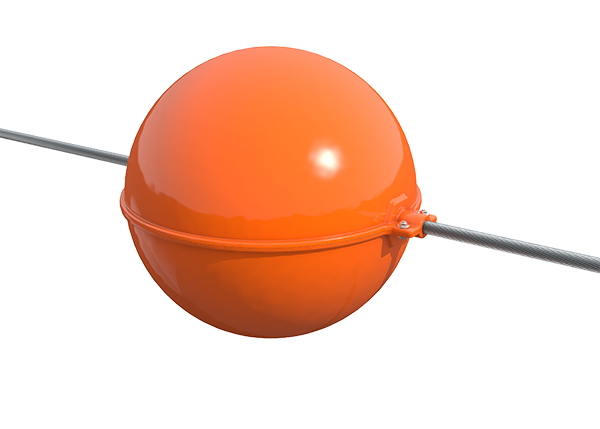

Шар-маркер изготовлен из армированного стекловолокном пластика и покрыт специальным составом, защищающим от ультрафиолета и выцветания.

Авиационные маркеры для ЛЭП выпускаются в белом, красном и оранжевом исполнении. Заградительные шары располагаются на самом высоком проводе (тросе) воздушной линии и устанавливаются по чередующейся цветовой схеме из белых и красных либо белых и оранжевых шаров, что обеспечивает их наилучшую видимость.

Преимущества
• Пластик, армированный стекловолокном, — высокопрочный материал, стойкий к различным атмосферным явлениям и перепадам температур. Климатическое исполнение соответствует УХЛ1.
• Зажимы креплений изготовлены из коррозионностойкого материала.
• Размеры проводных зажимов подходят для проводов ЛЭП и тросов всех существующих диаметров.
• Отверстия для слива воды предотвращают накопление конденсата внутри шаров.
• Конструктивные особенности комплектующих снижают стоимость транспортировки шаров в разобранном виде.
• Специально разработанный спиральный протектор, на который устанавливается шар, обеспечивает защиту и сохранность провода (троса).
• Шары-маркеры не требуют обслуживания на протяжении всего срока эксплуатации.

Применение
• Вантовые тросы, поддерживающие мачты с оттяжками.
• Магистральные ВЛ.
• Распределительные сети.


Технические характеристики
Эксплуатационные характеристики
Видимое расстояние 1200 метров
Напряжение линии 35 кВ – 1150 кВ
Диаметр проводника 8-27 мм
Ветровой район I-VII
Механическая конструкция
Исполнение УХЛ1
Цвет оранжевый, красный, белый
Материал шара пластик, армированный стекловолокном
Диаметр 600 мм
Вес 4,5 кг
Толщина 2,5 мм
Отверстия для слива воды Имеются
Опционально: • Спиральная арматура
• Комбинированный цвет шара
Срок службы 40 лет
Гарантия 5 лет


Артикульные коды
Марка заградительного шараДиаметр провода (троса), мм
Ш8-N 8,0 ÷ 12,0
Ш12-N 12,1 ÷ 16,0
Ш16-N 16,1 ÷ 20,0
Ш20-N 20,1 ÷ 23,0
Ш23-N 23,1 ÷ 27,0
где N – цвет шара: белый (Б), оранжевый (О) или красный (К).

Например, Ш8-Б значит: заградительный шар, диапазон диаметров провода (троса) 8-12 мм, цвет белый.

Примечание
В целях повышения надежности при установке шаров заказчик должен предоставить сведения о нормативном документе (ГОСТ, ТУ и т.п.) и материале изготовления проводов (тросов) и заполнить типовой опросный лист.

Стандарты
• СТО ПАО "Россети" 34.01-22-012-2016, 34.01-22-013-2016 «Маркеры для воздушных линий электропередачи»
• СТО ОАО «ФСК ЕЭС» 56947007-29.240.55.192-2014 «Нормы технологического проектирования воздушных линий электропередачи напряжением 35-750 кВ»
• ИКАО, «Приложение 14. Аэродромы. Том 1. Проектирование и эксплуатация аэродромов», 4-е издание, июль 2014г. • ГОСТ Р 51177-98 «Арматура линейная. Общие технические условия»



Уточнить дополнительную информацию можно по телефону: +7 (495) 252-02-53 или отправить заявку по Email: aston@aston-e.ru
